Ký hiệu cửa cuốn trong bản vẽ kiến trúc công trình

Cửa cuốn hiện nay đang được sử dụng rộng rãi và ứng dụng rất nhiều trong các công trình thi công. Đặc biệt là tại các khu vực đô thị, dân cư đông đúc. Tại sao cửa cuốn ngày càng được ưa chuộng như thế? Ký hiệu cửa cuốn trong bản vẽ thiết kế công trình được trình bày như thế nào? Bài viết sau đây Bách Việt sẽ giải đáp tất cả những câu hỏi này của bạn.

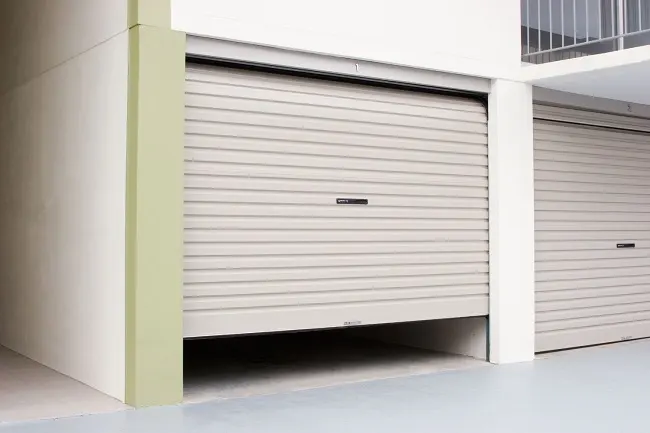

Ưu điểm và hạn chế của cửa cuốn, ký hiệu cửa cuốn

Cửa cuốn là loại cửa được vận hành tự động mà không cần sử dụng nhiều sức lực. Được làm bằng hợp kim nhôm với các nan cửa có kích thước từ 4,5cm – 6,8cm nối liền với nhau, tạo thành một tấm vững chắc.

Ưu điểm

Cửa cuốn có độ an toàn cao. Với kết cấu vững chắc, không lo hiện tượng bẻ khóa, cưa khóa như các loại khóa cơ thông thường. Hơn nữa, loại cửa cuốn tự động đòi hỏi phải có mật khẩu hoặc điều khiển từ xa mới mở được. Một số cửa cuốn hiện đại còn được trang bị thêm hệ thống báo chống trộm nên càng nâng cao độ an toàn. Được lắp đặt hệ thống đảo chiều thì khi gặp chướng ngại vật cửa sẽ lập tức đi lên đảm bảo an toàn cho người và vật chất.

Cửa cuốn không hề tốn diện tích cho nhà của bạn. Không như các loại cửa thông thường khác thì cửa cuốn không cần không gian quá lớn. Khi không sử dụng có thể cuộn gọn lên gọn gàng phù hợp với công trình có diện tích nhỏ nhưng vẫn mang lại sự sang trọng mà không hề gò bó.

Cửa cuốn ngày càng được cải tiến, tích hợp nhiều tính năng hiện đại.

Sử dụng cửa cuốn giúp tiết kiệm điện năng.

Nhược điểm

Bạn khó lựa chọn cửa cuốn tốt nhất khi hiện nay có quá nhiều loại cửa cuốn khác nhau trên thị trường.

Không phải loại cửa cuốn nào cũng có chất lượng khóa tốt. Nhiều loại cửa cuốn được sản xuất không đúng với tiêu chuẩn nên chất lượng khóa kém và không được tốt, dễ dàng bị cong, gãy, kẹt,.. trong khi sử dụng.

Đối với cửa cuốn sử dụng khóa điện tử thì khi mất khóa sẽ gặp không ít phiền phức để khắc phục.

Tình trạng tuột nan cửa trong thời gian sử dụng lâu dài thường xuyên xảy ra. Thông thường, sau một thời gian dài sử dụng, các nan cửa hay bị tuột do độ dày của cửa không được ổn định.

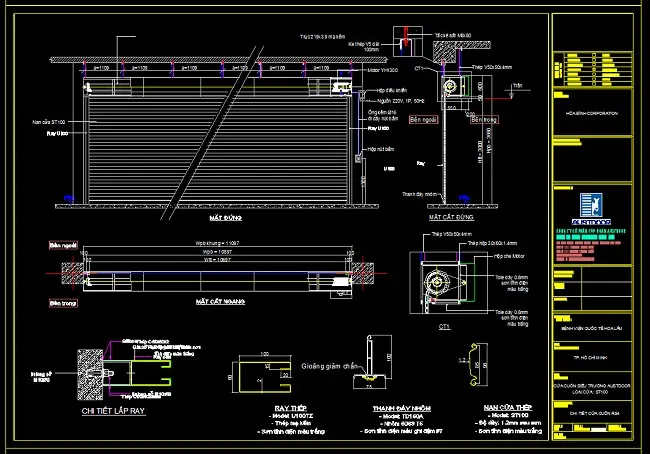

Bản vẽ và chi tiết cấu tạo của cửa cuốn

Hiện nay, các loại cửa cuốn trên thị trường có cùng một cấu tạo với 6 thành phần chính như sau:

• Các nan cửa cuốn
• Ray cửa
• Trục lô cuốn cửa
• Motor cửa cuốn dùng để kéo cửa lên xuống,..
• Bộ phận điều khiển gồm tay bấm tường và bộ điều khiển
• Một số bộ phận khác có tính năng đặc biệt như lưu điện, báo cháy, cảm ứng tự dừng, bộ phận chống trộm, còi,…

Hộp che cửa cuốn cũng là lựa chọn không thể thiếu khi bạn lắp đặt cửa cuốn để tăng độ an toàn cho cửa.

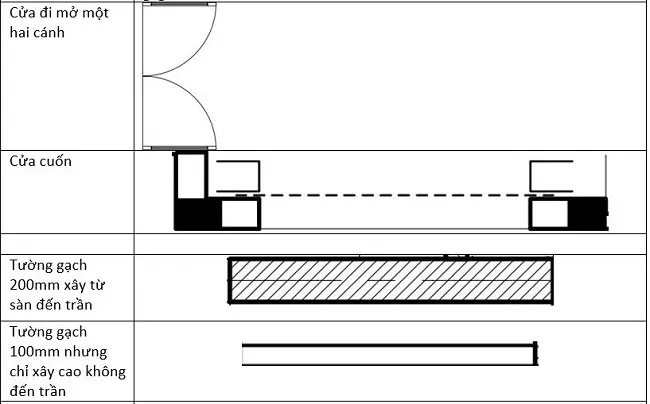

Ký hiệu cửa cuốn trong bản vẽ thiết kế công trình

Tương ứng với từng bản vẽ chi tiết của công trình. Ký hiệu cửa cuốn trong bản vẽ cũng được chia thành 3 phần gồm: mặt đứng, mặt cắt ngang và mặt cắt đứng cửa cuốn. Nhìn chung, cửa cuốn được ký hiệu bằng hình ảnh với hai bên đối xứng nhau, biểu thị cho tường nhà và nét đứt ở giữa, mảnh, biểu thị cửa cuốn.

Ngoài ra, trong bản vẽ thiết kế công trình còn ký hiệu một số bộ phận khác của cửa cuốn như: điều khiển cửa cuốn, thanh khóa cửa cuốn… Giúp bạn nhận diện một cách dễ dàng các vị trí của cửa cuốn.

Biết được ký hiệu cửa cuốn trong bản vẽ công trình sẽ giúp bạn đọc được hồ sơ thiết kế công trình dễ dàng hơn. Hy vọng những thông tin chia sẻ ở trên sẽ giúp đỡ bạn trong quá trình tìm hiểu và chọn lựa cửa cuốn tốt nhất. Hãy liên hệ đến Bách Việt nếu bạn chưa hiểu và muốn lắp đặt cửa cuốn cho công trình của mình nhé.
