Tìm hiểu nguyên lý và cách nối thông qua sơ đồ đấu dây motor cửa cuốn

Cửa cuốn tự động là một mẫu cửa hiện đại đang được ưa chuộng trong đời sống hiện nay. Trong đó, motor là bộ phận có vai trò quan trọng giúp cửa vận hành mà không cần sức người. Để hiểu hơn về nguyên lý hoạt động của motor, chúng ta cùng theo dõi thông qua sơ đồ đấu dây motor cửa cuốn. Từ đó biết được cách đấu dây sao cho chính xác nhất.

Tìm hiểu nguyên lý hoạt động thông qua sơ đồ đấu dây motor cửa cuốn

Thay thế cho các dòng cửa cuốn đẩy tay thì cửa cuốn có motor là một lựa chọn tuyệt vời. Sử dụng vừa tiện lợi xong mức độ an toàn cũng cao hơn. Vậy tại sao motor lại làm được như vậy? Cùng tìm hiểu nguyên lý hoạt động của motor thông qua sơ đồ đấu dây motor cửa nhé!

Tham khảo: Sơ đồ đấu dây motor cửa cuốn

Tùy vào loại cửa cuốn và mục đích sử dụng mà lựa chọn dòng motor phù hợp. Tuy nhiên, sơ đồ đấu dây motor đa phần đều như nhau bởi chúng tuân theo một nguyên lý để làm việc. Cụ thể:

• Khi tín hiệu mở cửa được gửi đến, motor quay theo chiều thân cửa giúp cánh cửa đi lên và cuộn tròn quanh lô. Cửa dừng lại ở một vị trí đã cài đặt sẵn khi hết hành trình, lúc này cửa mở hoàn toàn.
• Trong quá trình cửa vận hành mở, nếu có lệnh stop từ bộ phận điều khiển gửi đến, cửa sẽ dừng tại chỗ.
• Khi cửa cuốn đi lên, mạch điện chiều đóng cửa ( đi xuống) sẽ không thông mạch.
• Ngược lại, khi đóng cửa cũng tương tự.

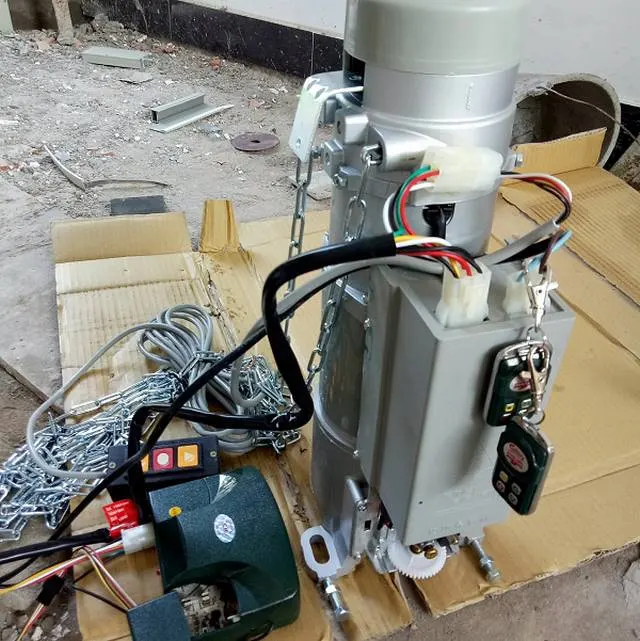

Nhận biết các loại dây motor cửa cuốn

Để nối được các dây motor một cách chính xác, bạn cần nắm được các loại dây của chúng. Đặc biệt là nhận biết chúng để không xảy ra sai sót. Sau đây là cách nhận biết các loại dây motor mà Cửa Cuốn Austdoor muốn chia sẻ đến bạn:

• Dây nguồn 220V: màu đen, có 2 dây.
• Dây đầu vào (Input): màu đỏ, 1 dây.
• Dây đầu ra (Output): màu xanh lá, 1 dây.
• Dây out cửa đi lên: màu trắng, 1 dây.
• Dây out cửa đi xuống: màu vàng, 1 dây.

Nhận biết các dây trong motor để nối chính xác

Cách đấu dây dựa trên sơ đồ đấu dây cửa cuốn

Đấu dây cửa cuốn là việc làm không phải đơn giản tuy nhiên cũng không quá phức tạp nếu như bạn tham khảo sơ đồ đấu dây motor cửa cuốn. Mặc dù khi lắp đặt đã có thợ thực hiện nhưng trong quá trình sử dụng, có thể sẽ gặp một vài vấn đề cần đấu lại dây. Ví dụ như chuột cắn, bị tuột do lỏng hay hay tác động bên ngoài,.. Như vậy, bạn có thể tự mình thao tác tại nhà giúp tiết kiệm chi phí và thời gian. Để làm được vậy, trước tiên bạn phải nắm được quy trình đấu điện như thế nào?

• Đấu nối phần thân motor với hộp điều khiển bằng 6 giắc cắm ( 1 xanh, 1 đỏ, 1 trắng, 1 vàng và 2 đen)
• Trên hộp nhận có sẵn 4 dây. thực hiện đấu lần lượt. Hai dây màu trắng xanh đấu tự dừng/ đảo chiều khi gặp cản, hai dây còn lại màu đen đỏ sẽ đấu với còi báo động.

Quá trình đấu dây cửa cuốn thực sự đơn giản, dựa vào sơ đồ đấu dây cửa cuốn là bạn có thể thực hiện một cách dễ dàng. Chỉ cần chú ý cắm giắc đúng vị trí và đúng chiều.

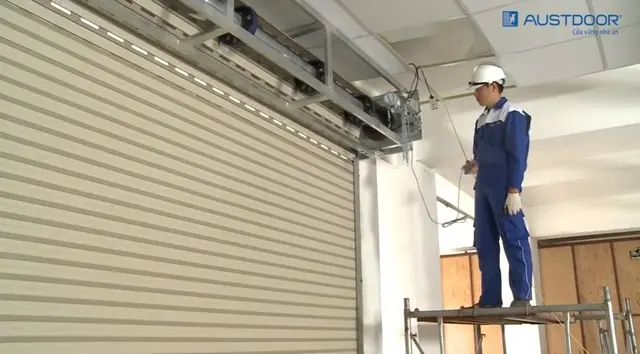

Tets lại cửa cuốn sau khi đấu nối để hoàn thành

Trường hợp sau khi đấu xong nhưng bấm vận hành cửa bị đảo lệnh. Tức điều khiển cửa xuống nhưng cửa vận hành lên. Lúc này bạn chỉ cần thực hiện một thao tác đó là gạt công tắc phía bên hông hộp điều khiển ngược lại. Như vậy là khắc phục sự cố thành công, bạn test lại để đảm bảo hiệu quả.

Kết luận

Thông qua bài viết trên, bạn đã có thể tự mình thao tác đơn giản thông qua sơ đồ đấu dây motor cửa cuốn. Giúp bạn tiết kiệm được thời gian và chi phí khi sự cố dây đứt hay lắp thêm phụ kiện.
