Tham khảo mặt cắt cửa cuốn, bản vẽ chi tiết cấu tạo cửa cuốn tại đây!

Cửa cuốn hiện nay đang được nhiều người tin dùng lựa chọn. Tuy nhiên việc thiết kế như thế nào chắc ít bạn biết đến. Qua đó, bài biết dưới đây sẽ cho các bạn rõ hơn làm sao để thiết kế được một bộ cửa cuốn, Cụ thể chính là bản vẽ cấu tạo chi tiết và mặt cắt của cuốn sẽ được giới thiệu đến các bạn.

Một bộ cửa cuốn được cấu tạo gồm những bộ phận nào?

Một bộ cửa cuốn được cấu tạo cơ bản với các bộ phận chính sau:

• Nan cửa cuốn
• Mô tơ cửa cuốn
• Bộ lưu điện cửa cuốn
• Bộ truyền động mặt bích
• Bộ phận điều khiển
• Bộ khóa cài chốt tự động
• Bộ phụ kiện tự ngắt

Ký hiệu của cửa cuốn trong bản vẽ xây dựng

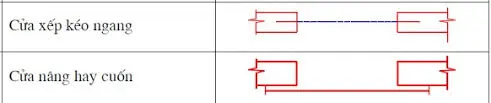

Trong bản vẽ xây dựng cửa cuốn thường được biết đến với 2 ký hiệu là: Cửa xếp kéo ngang và cửa nâng hay cuốn. Xem chi tiết dưới đây:

Qua ký hiệu cửa cuốn trong cad sẽ giúp người đọc hiểu được hồ sơ thiết kế nhà ở một cách dễ dàng nhất.

Bản vẽ chi tiết cửa cuốn trong Cad

Nhiều người biết được ký hiệu cửa cuốn trong bản vẽ nhưng thực sự họ lại không hiểu sâu về nó. Họ hay nhầm rằng, kích thước thanh ray khác nhau thì mặt cấu tạo và nguyên lý hoạt động của cửa vẫn giống nhau được.

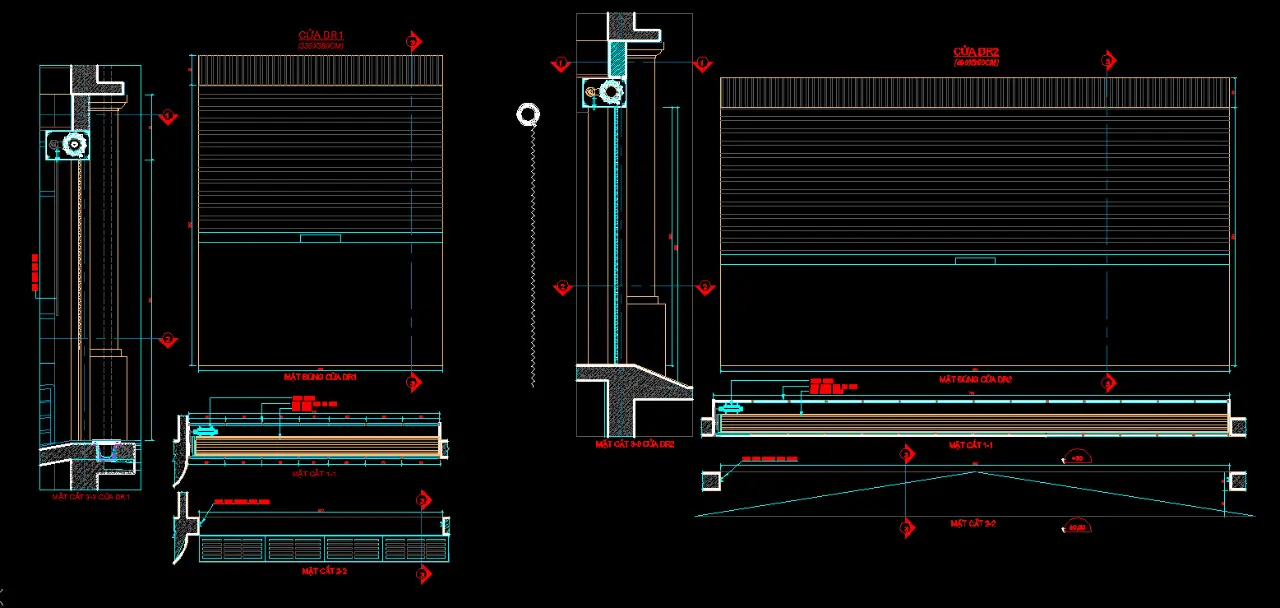

Dưới đây là file cad chi tiết cấu tạo cửa cuốn nhà dân:

File bản vẽ chi tiết cấu tạo cửa cuốn nhà dân

Những lưu ý về thiết kế bản vẽ chi tiết, mặt cắt cửa cuốn File Cad

Hiện nay, các mẫu cửa cuốn đều có cấu tạo chung tương đối giống nhau, tuy nhiên dòng cửa cuốn Austdoor lại có kích thước thanh ray cửa cuốn khác so với các dòng còn lại. Cụ thể:

• Kích thước ray cửa của hãng Austdoor là: U85.
• Kích thước ray cửa của các hãng cửa cuốn khác là: U76.

Vậy nên bạn cần chú ý đến kích thước ray của cửa khi thiết kế bản vẽ Cad để không bị mắc sai sót trong quá trình sản xuất và lắp đặt.

Cách đọc bản vẽ chi tiết của cửa cuốn trong Cad

Khi quan sát bản vẽ chi tiết cửa cuốn, các bộ phận, vị trí sẽ được chú thích rất rõ ràng. Vậy nên người dùng tiếp cận rất đơn giản. Bản vẽ chi tiết cửa cuốn cad gồm 3 phần mặt cắt cửa cuốn:

• Mặt đứng.
• Mặt cắt đứng.
• Mặt cắt ngang.

Bên cạnh đó, một số bộ phận liên quan đến cửa cuốn khác như: Điều khiển cửa cuốn, thanh khóa cửa cuốn,… cũng được chú thích vào bản vẽ.

Giới thiệu một số bản vẽ chi tiết cửa cuốn của Bách Việt

Bạn tham khảo một số bản vẽ chi tiết của cửa cuốn được nhiều người quan tâm dưới dây nhé:

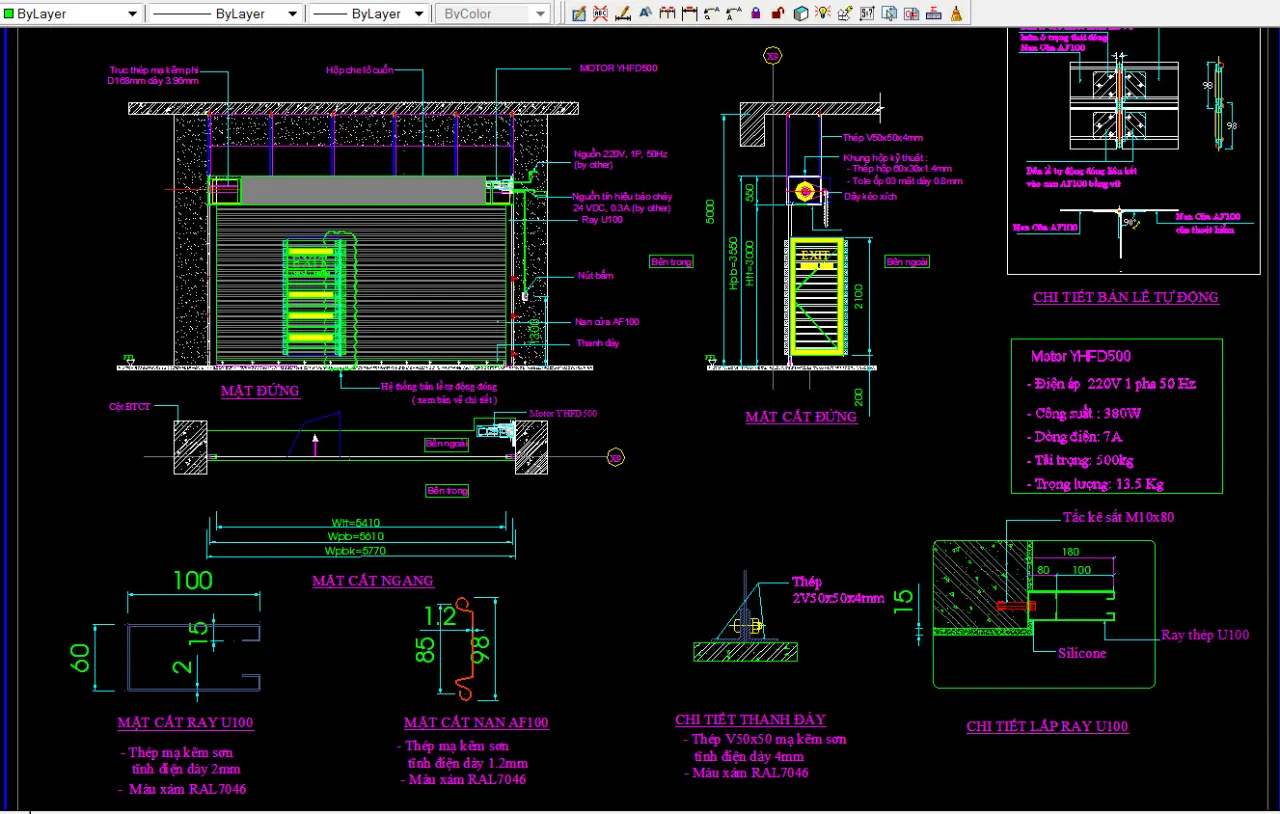

File bản vẽ cửa cuốn chống cháy tại bệnh viện số 1

Đây là bản vẽ cad của mẫu cửa cuốn chống cháy đã dùng để kiến thiết dự án Bất động sản tại bệnh viện. Bao gồm đầy đủ mặt cắt ngang, mặt đứng, chi tiết cụ thể bản lề tự động hóa, ray để tiến hành thiết kế .

Mặt cắt cửa cuốn phải thể hiện rõ ràng các chi tiết cấu tạo phục vụ quá trình thi công. Cửa cuốn có kèm theo motor tự động.

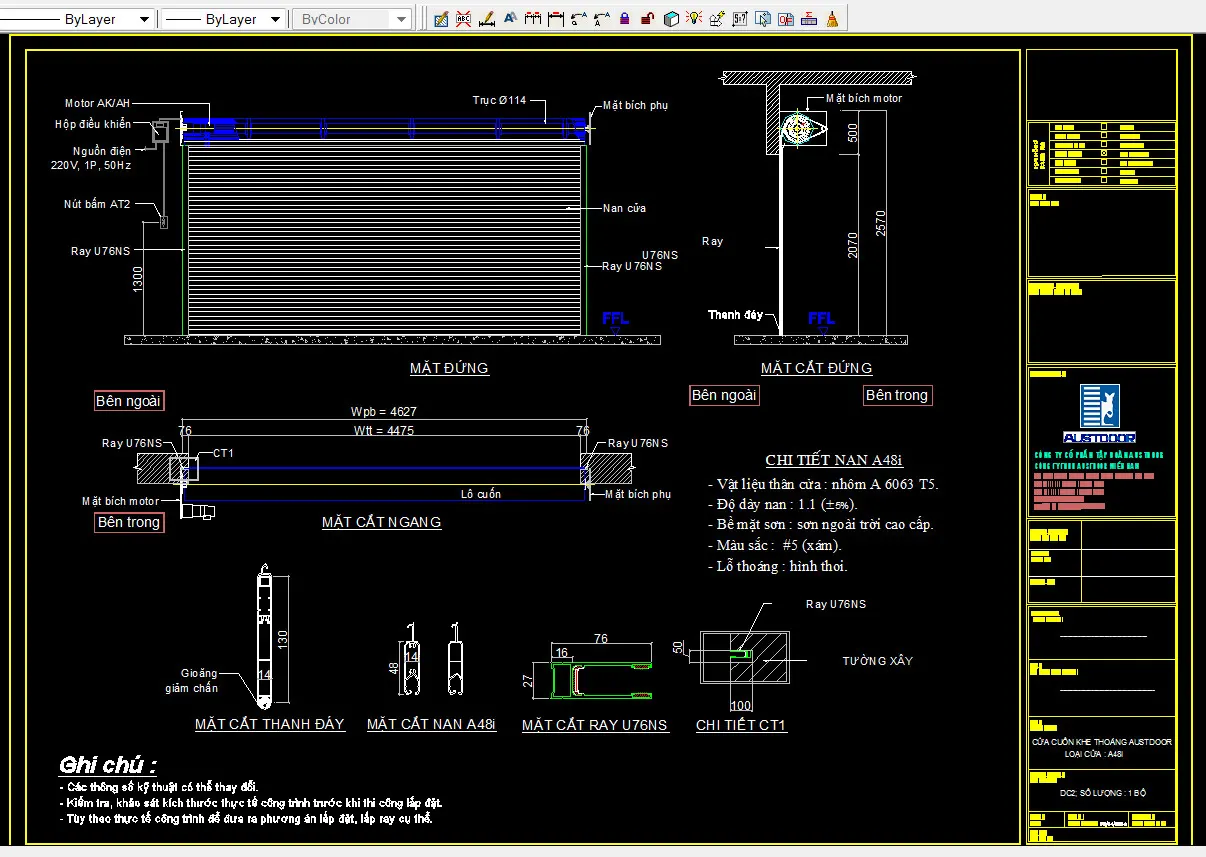

Bản vẽ chi tiết Cad của cửa cuốn Austdoor mã A48i

Dưới đây là bản vẽ chi tiết thiết kế cửa cuốn Austdoor:

Với chiều rộng thông thủy của cửa cuốn là 4,4m, chiều cao 2,07m, bạn cũng có thể kiểm soát và điều chỉnh cho phù hợp với bản vẽ của mình. Trong bản vẽ này thể hiện chi tiết cụ thể cấu trúc cửa cuốn, vị trí nan ray, mặt phẳng cắt thanh chi tiết.

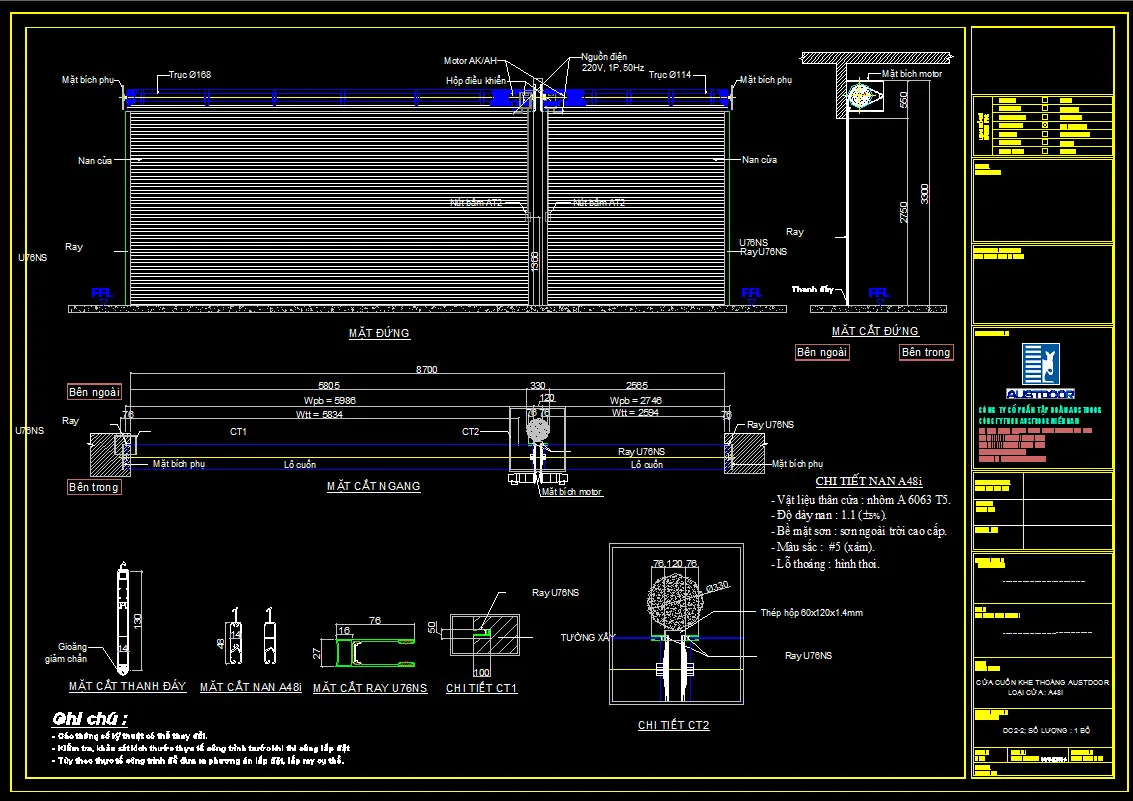

Dưới đây là bản vẽ 2 cửa cuốn liền nhau với tổng chiều dài cửa là 8,7 m rất lớn. Các bạn hãy tải bản vẽ về tham khảo và sử dụng nhé.

Bản vẽ chi tiết cửa cuốn dài 8,7m  Austdoor

Tải về: Link Google Driver.

File bản vẽ chi tiết Cad của cửa cuốn Austdoor mã A49i

Bản vẽ mẫu cửa cuốn này có chiều rộng là 5,64m của tập đoàn Austdoor. Bản vẽ thể hiện cụ thể cấu trúc cũng như đầy đủ các thông số kỹ thuật chi tiết cụ thể để thợ lắp ráp.

Bản vẽ chi tiết cửa cuốn autocad Austdoor A49i

Tải về: Link Google Driver.

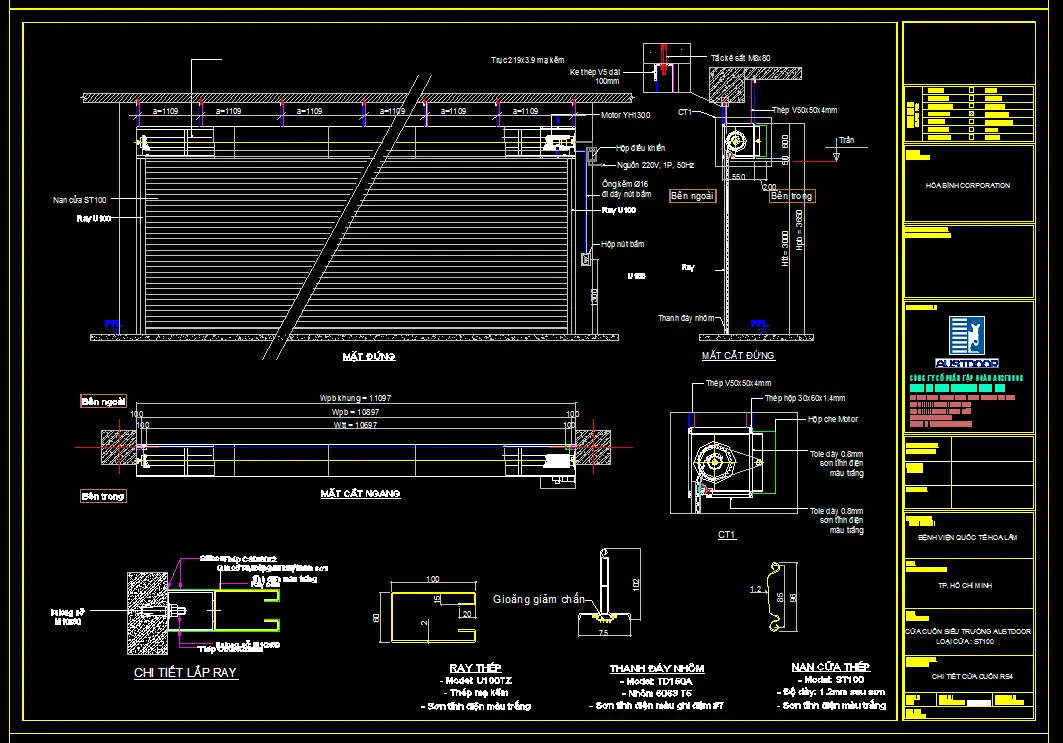

Bản vẽ chi tiết Cad thiết kế cửa cuốn siêu trường rộng 11m đầy đủ

Đây là bản vẽ với phong cách thiết kế của một dự án Bất động sản tại bệnh viện. Điều đặc biệt quan trọng của mẫu cửa cuốn siêu trường này là rộng thông thủy 11m. Tạo nên cấu trúc của mẫu cửa cuốn này cũng rất khác:

Cảm ơn các bạn đã theo dõi bài viết. Hy vọng, các bạn có thêm thông tin về chi tiết bản vẽ, mặt cắt cửa cuốn. Các bạn cần thêm thông tin, tư vấn về các mẫu cửa cuốn hãy liên hệ với Bách Việt để được phục vụ, hỗ trợ chuyên nghiệp nhất nhé!
